Router memiliki fungsi sebagai sarana penghubung antara 2 atau lebih jaringan untuk bisa meneruskan data dari sebuah jaringan ke jaringan yang lainnya. Sebuah router bisa berupa suatu device yang dirancang secara khusus untuk memiliki fungsi sebagai dedicated router, atau juga bisa sebuah PC/Komputer yang digunakan sebagai router yang lebih dikenal sebagai PC Router. Manfaat yang bisa diperoleh jika menggunakan sebuah PC Router yaitu maka tidak perlu untuk membeli router tambahan sehingga akan lebih menghemat biaya.
Router Dinamis ( Dynamic router ) adalah teknik jaringan yang menyediakan routing data yang optimal. Tidak seperti statis routing, routing dinamis memungkinkan router untuk memilih jalur sesuai dengan perubahan tata letak real-time logical network. Dalam perutean dinamis, protokol perutean yang beroperasi pada perute bertanggung jawab atas pembuatan, pemeliharaan, dan pembaruan tabel perutean dinamis. Dalam perutean statis, semua pekerjaan ini dilakukan secara manual oleh administrator sistem.
Routing dinamis menggunakan banyak algoritma dan protokol. Yang paling populer adalah Routing Information Protocol (RIP) dan Open Shortest Path First (OSPF). Adapun langkah langkah cara membuat jaringan routing dinamis dapat dilihat melalui tutorial yang dijelaskan dibawah ini.
1. Buka aplikasi Cisco Packet Tracer di komputermu, jika belum ada silahkan Download dan Install terlebih dulu.
2. Keterangan Penggunaan Kabel pada Jaringan
Untuk mengkoneksikan peralatan yang berbeda, gunakan kabel Straight-through :
- Switch – Router
- Hub – Router
- Switch – PC
- Hub – PC
Untuk mengkoneksikan peralatan yang sama, gunakan kabel Cross-Over :
- Router – Router
- PC – Router
- Switch – Hub
- Switch – Switch
3. Ketentuan Konfigurasi Interface antar device yaitu :
- Router – Router : Serial (Konektor warna merah yaitu menggunakan Serial DTE)
- Router – Switch : FastEthernet (Bisa menggunakan Ethernet tapi lebih direkomendasikan menggunakan FastEthernet karena lebih cepat)
- Switch – PC : FastEthernet

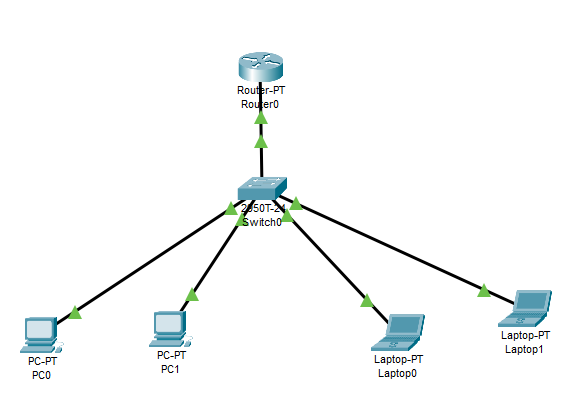

Setelah paham mengenai beberapa ketentuan yang telah disebutkan diatas maka desain jaringan dengan menggunakan cisco packet tracer seperti contoh gambar dibawah ini :
Setelah selesai, hubungkan semua device dengan kabel yang semestinya serta aktifkan konfigurasi interface yang akan kita isi dengan pengaturan nantinya.
Catatan :
- Sterling dengan fastethernet0/0 terhubung ke Switch1 menuju PC1 dan PC2.
- Hoboken dengan fastethernet0/0 terhubung ke Switch2 menuju PC3 dan PC4.
- Waycross dengan fastethernet0/0 terhubung ke Switch3 menuju PC5 dan PC6.
- Masing masing router terhubung melalui Sterling–Hoboken= Serial 2/0 dan Hoboken–Waycross= Serial 3/0
4. Setting Fastethernet dan serial dengan cara CLI :
Router Sterling – Fastethernet 0/0 :
Router#en
Router#configure terminal
Router(config)#int f0/0
Router(config-if)#ip add 192.168.1.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#ex
Router Hoboken – Fastethernet 0/0 :
Router#en
Router#configure terminal
Router(config)#int f0/0
Router(config-if)#ip add 192.168.2.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#ex
Router Waycross – Fastethernet 0/0 :
Router#en
Router#configure terminal
Router(config)#int f0/0
Router(config-if)#ip add 192.168.3.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#ex
Setelah melakukan setting Fastethernet pada router kemudian isi konfigurasi pada serial masing masing Router.
Router Sterling – Serial 2/0 :
Router#en
Router#configure terminal
Router(config)#int s2/0
Router(config-if)#ip add 10.10.10.1 255.0.0.0
Router(config-if)#no shut
Router(config-if)#ex
Router Hoboken – Serial 2/0 :
Router#en
Router#configure terminal
Router(config)#int s2/0
Router(config-if)#ip add 10.10.10.2 255.0.0.0
Router(config-if)#no shut
Router(config-if)#ex
Router Hoboken – Serial 3/0 :
Router#en
Router#configure terminal
Router(config)#int s3/0
Router(config-if)#ip add 11.11.11.1 255.0.0.0
Router(config-if)#no shut
Router(config-if)#ex
Router Waycross- Serial 3/0 :
Router#en
Router#configure terminal
Router(config)#int s3/0
Router(config-if)#ip add 11.11.11.2 255.0.0.0
Router(config-if)#no shut
Router(config-if)#ex
Pada saat menghubungkan serial, Router Sterling dengan serial 2/0 dan Hoboken serial 2/0, hal ini harus satu Jaringan tetapi harus berbeda hostnya dengan ketentuan harus membedakan IP kelasnya. Setting konfigurasi seperti di atas merupakan contoh sederhana agar lebih mudah untuk diingat.
Setelah selesai setting koneksi antar Router dan switch, Berikutnya yaitu melakukan pengaturan IP pada PC1, PC2, PC3, PC4, PC5 dan PC6
5. Setting IP pada masing masing perangkat yang akan dihubungkan
Fastethernet untuk Default Gateway pada PC 1 harus diisi dengan konfigurasi IP Fastethernet Router Sterling karena pada PC1, PC2 Terhubung ke Router Sterling melaui switch. Begitu juga dengan PC3, PC4 dengan Hoboken, dan PC5, PC6 dengan Waycross.
PC 1
IP Address : 192.168.1.2
Subnet Mask : 255.255.255.0
Default Getway : 192.168.1.1
PC 2
IP Address : 192.168.1.3
Subnet Mask : 255.255.255.0
Default Getway : 192.168.1.1
PC 3
IP Address : 192.168.2.2
Subnet Mask : 255.255.255.0
Default Getway : 192.168.2.1
PC 4
IP Address : 192.168.2.3
Subnet Mask : 255.255.255.0
Default Getway : 192.168.2.1
PC 5
IP Address : 192.168.3.2
Subnet Mask : 255.255.255.0
Default Getway : 192.168.3.1
PC 6
IP Address : 192.168.3.3
Subnet Mask : 255.255.255.0
Default Getway : 192.168.3.1
Konfigurasi di atas dapat dilakukan dengan mudah melalui pengaturan yang terdapat pada :
Pilih PC > masuk ke Desktop > IP Configuration
6. Setelah selesai melakukan konfigurasi pada device yang akan terhubung, kini tinggal Setting IP Route (DINAMIC). Pengaturan ini dibutuhkan ketilitian sehingga jaringan dapat berjalan dengan normal.
Selanjutnya yaitu melakukan konfigurasi IP Route (RIP) yang mana pada RIP Versi 1, tidak mengenal dengan yang namanya subnet mask, namun nantinya pada Versi yang ke 2 sudah mengenal dengan Subnet Mask
Setelah memahami penjelasan yang telah disebutkan diatas berikut ini merupakan konfigurasi pengaturan IP Route Statis : Network yang terdapat pada pengaturan konfigurasi RIP nantinya diisi dengan menggunakan IP Serial serta Fastethernet yang terdapat didalam router itu sendiri, yaitu Host Terkecil yang mana diisi dengan 0. Contoh : pada Router Sterling terdapat 2 IP yaitu :
- f0/0 : 192.168.1.1 lalu diisi dengan 192.168.1.0
- S2/0 : 10.10.10.1 lalu diisi dengan 10.10.10.0
Untuk memahami lebih lanjut dapat dilihat keterangan seperti gambar dibawah ini.
Berikut ini merupakan konfigurasi RIP Router Dinamis melalui CLI :
Setting IP Route Sterling :
Router>en
Router#configure terminal
Router(config)#router rip
Router(config-router)#network 192.168.1.0
Router(config-router)#network 10.10.10.0
Setting IP Route Hoboken :
Router>en
Router#configure terminal
Router(config)#router rip
Router(config-router)#network 10.10.10.0
Router(config-router)#network 192.168.2.0
Router(config-router)#network 11.11.11.0
Setting IP Route Waycross :
Router>en
Router#configure terminal
Router(config)#router rip
Router(config-router)#network 192.168.3.0
Router(config-router)#network 11.11.11.0
Setelah selesai melakukan konfigurasi Dinamic Router berikutnya yaitu melakukan pengtesan dengan cara ping IP Address di PC. Sebagai contoh dibawah ini dapat dilihat ping antar PC/Laptop yang telah sukses terhubung.
Selain itu berikut ini juga dapat dilihat cara melakukan test koneksi dengan mengirimkan simulasi pesan, yang jika sudah terhubung maka pesan akan terkirim dan terdapat tulisan sucess sebagai indikasinya.
